当前位置：首页 > 产品展示 > 精密活塞杆

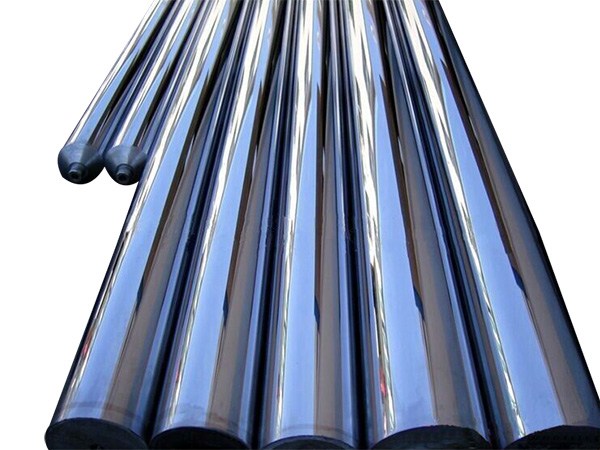

精密活塞杆

直径Dia mm φ

4	12	18	25	32	45	63	90
5	14	20	25.4	35	50	70	95
6	14.6	22	28	38.1	50.8	75	100
8	15	23	30	40	55	80	110
10	16	24	31.75	44.45	60	85	120

附注：
外径精度：h7 h8 h9 f7 f8
硬铬厚度：20 Micron+10%
表面硬度：HV850(Minimum)up
表面粗糙度：Ra 0.2um-Ra0.4um
直线度：0.1-0.15（mm/m）
椭圆度：30%Tol
标准长度：2M-6M(可定制)
材质：301 303 304 304L 316L 321

品名 Commodity	化学成分 Chemical composition											机械性能 Mechanical Properties
品名 Commodity		C	Si	Mn	P	S	Ni	Cr	Mo	Cu	Other	T.S	Y.S	RA	EL	HB
303	Min	0	0	0	0	0.15	8.00	17.00	0	/		525	215	\	\	\
303	Max	0.15	1.00	2.00	0.020	/	10.00	19.00	0.60	/		\	\	\	\	262
303Cu	Min	0	0	0	0	0.15	8.00	17.00	/	1.50		525	215
303Cu	Max	0.15	1.00	3.00	2.00	/	10.00	19.00	/	3.50		\	\	\	\	262
304	Min	0	0	0	0	0	8.50	18.00	/	0		515	205	50	40	\
304	Max	0.08	1.00	2.00	0.045	0.03	10.50	20.00	/	0.50		\	\	\	\	255
304L	Min	0	0	0	0	0	8.50	18.00	/	0		485	170	50	40	\
304L	Max	0.03	1,00	2.00	0.045	0.03	11.00	20.00	/	0.50		\	\	\	\	255
304HC	Min	0	0	0	0	0	8.00	17.00	/	1.00		515	205	50	40	\
304HC	Max	0.08	1.00	2.00	0.045	0.03	10.50	19.00	/	3.00		\	\	\	\	255
31 OS	Min	0	0	0	0	0	19.00	24.00	/			515	205	50	40	\
31 OS	Max	0.08	1.00	2.00	0.045	0.03	22.00	26.00	I			\	\	\	\	255
316	Min	0	0	0	0	0	10.00	16.00	2.00			515	205	50	40	\
316	Max	0.08	1.00	2.00	0.045	0.03	14.00	18.00	3.00			\	\	\	\	255
316L	Min	0	0	0	0	0	10.00	16.00	2.00			485	170	50	40	\
316L	Max	0.03	1.00	2.00	0.045	0.03	14.00	18.00	3.00			\	\	\	\	255
321	Min	0	0	0	0	0	9.00	17.00	/		Ti=5(C+N) -0.02	515	205	50	40	\
321	Max	0.08	1.00	2.00	0.045	0.03	12.00	19.00	/		0.8	\	\	\	\	\
416	Min	0	0	0	0	0.15	/	12.00	/			415	207	45	20	\
416	Max	0.15	1.00	1.25	0.06	/	/	14.00	/			\	\	\	\	262
17-4	Min	0	0	0	0	0	3.00	15.00	/		Nb+Ti0.15	930	725	50	16	HRC28
17-4	Max	0.07	1,00	1.00	0.04	0.03	5.00	17.00	/		Nb+Ti0.45	\	\	\	\	\

ISO尺寸公差标准对照表
直径，边长或对边距Dia.Or Distance Across(mm)	等级7（h7）	等级8（h8）	等级9（h9）	等级10（h10）	等级11（h11）	等级f7（f7）	等级f8（f8）
3Max.	0	0	0	0	0	-0.006	-0.006
3Max.	-0.010	-0.014	-0.025	-0.040	-0.060	-0.016	-0.020
3/6	0	0	0	0	0	-0.010	-0.010
3/6	-0.012	-0.018	-0.030	-0.048	-0.075	-0.022	-0.028
6/10	0	0	0	0	0	-0.013	-0.013
6/10	-0.015	-0.022	-0.036	-0.058	-0.090	-0.028	-0.035
10/18	0	0	0	0	0	-0.016	-0.016
10/18	-0.018	-0.027	-0.043	-0.070	-0.110	-0.034	-0.043
18-30	0	0	0	0	0	-0.020	-0.020
18-30	-0.021	-0.033	-0.052	-0.084	-0.130	-0.041	-0.053
30-50	0	0	0	0	0	-0.025	-0.025
30-50	-0.025	-0.039	-0.062	-0.100	-0.160	-0.050	-0.064
50-80	0	0	0	0	0	-0.030	-0.030
50-80	-0.030	-0.046	-0.074	-0.120	-0.190	-0.060	-0.076
80-120	0	0	0	0	0	-0.036	-0.036
80-120	-0.035	-0.054	-0.087	-0.140	-0.220	-0.071	-0.090

直钢棒产品品质表

品质要素 Quality Element	圆Round					四角Square		六角Hex
品质要素 Quality Element	热轧HR	剥皮ST	冷拉CD	研磨CG	镀铬CT	热轧HR	冷拉CD	冷拉CD
尺寸公差 Size Tolerance	GB702-3	h12-h10	h11-h8	h9-h7	h8-h7 f8-f7	GB702-3	h12-h11	h12-h11
直线度 straightness（ m/m）	6.00	1.00	0.50	0.10	0.10	6.00	1.00	1.00
椭圆度 Ovality（%）	70-75%	30%Tol	30%Tol	30%Tol	30%Tol	\	\	\
表面粗糙度 Roughness（um）	\	Ra3.2	Ra1.6	Ra0.8	Ra0.4	\	Ra1.6	Ra1.6
